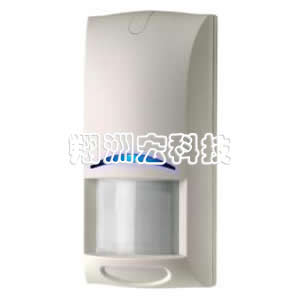

? 11 米 x 11 米（35 英尺 x 35 英尺）超寬探測范圍 ? 雙重探測技術和先進的信號處理 ? 靈活的安裝高度：2.3 米至 2.7 米（7.5 英尺至 9 英尺） ? 無需調節探測范圍或高度 ? 受監測微波；可以調節微波范圍 ? 8 個探測層，包括可選下視區 ? 防氣流和昆蟲干擾 ? 溫度補償 ? 組合護蓋和墻壁防拆開關 ? 可選攝像機、夜燈和聲音報警器模塊 ISM-BLBLD1 TriTech? 探測器完美融合了被動紅外 (PIR) 和微 波探測技術，并且具有先進的信號處理功能。 這些小巧且不易被 察覺的探測器非常易于安裝，不需要現場調節。 這些探測器提供三種頻率： 頻率探測器 9.9 GHz ISM-BLD1- F3 10.525 GHz ISM-BLD1- F1 10.687 GHz ISM-BLD1- F4
基本功能
先進的信號處理
自適應性處理技術可以針對背景干擾進行調節，減少了誤報，同時對入侵者的響應能力絲毫不受影響。
一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和周期來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。 每個傳感器（被動紅外和微波）單獨對信號進行處理，并且兩個傳感器必須同時檢測到報警才能激活報警繼電器。測試功能
外部可見三色（藍、黃、綠）報警 LED（發光二極管）指示燈指示每個傳感器的狀態。受監測微波
微波電路受到全面的監測。 如果微波子系統出現故障，被動紅外子系統將提供單獨的技術探測。防氣流和昆蟲干擾
密封的光學器件腔體可以防止氣流和昆蟲對探測器造成干擾。溫度補償
探測器在臨界溫度下對靈敏度進行調節，以保持對入侵者的識別能力。
證書與認可
| 地區 | 認證 | ? |
| 比利時 | INCERT | B-509-0014/d |
| 俄羅斯 | UL | ANSR: Intrusion-detection Units (UL 639); WA18G and GB: ANSR7: Intrusiondetection Units Certified for Canada (ULC-S306) |
| 意大利 | GOST | ISM-BLD1-F1: GOST 12997-84, GOST R 50009-2000, GOST R 51317.3.2-99, GOST 51317.3.3-99, GOST R MEK 60065-2002 |
| 法國 | AFNOR | ISM-BLD1-F3: NF, A2P (282112-00) |
| 巴西 | ANATEL | ISM-BLD1-F1: 0251-06-1855 |
| 荷蘭 | NCP | ITD08502-PI Klasse 3 [-WA18G] ITD08503-PI Klasse 3 |
| 國家 | 認證/編號 |
| 比利時 | ISM-BLD1-F1：INCERT |
| 歐洲 | 符合 EN50131-1 2 級 |
| 俄羅斯 | 俄羅斯GOST 12997-84，GOST R 50009-2000，GOST R 51317.3.2-99，GOST R 51317.3.3-99，GOST R MEK 60065-2002 |
安裝/配置
應用信息

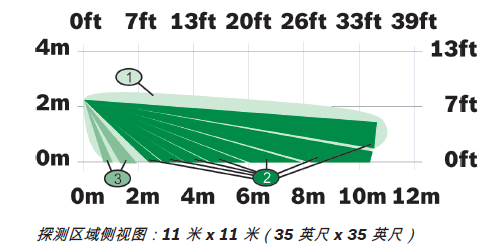

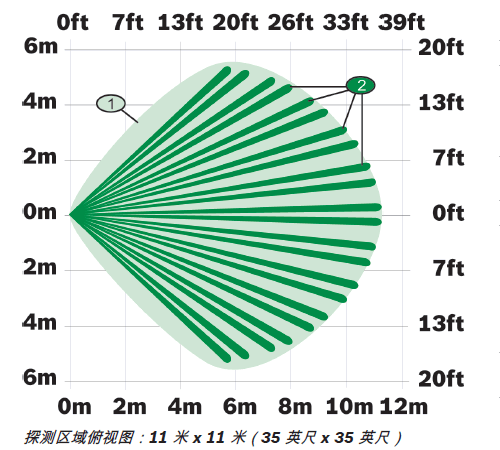

探測區域
注解：只有在被動紅外和微波都探測到入侵者時才會觸發報警。
探測區域圖例
安裝
建議安裝高度為 2.3 米至 2.7 米（7.5 英尺至 9 英尺）
探測器的安裝位置：
? 平坦墻體（表面，半齊平式安裝），使用可選 B335 旋轉式安裝支架或 B328 萬向安裝支架，
? 墻角（兩面互相垂直的墻壁的交匯處）。
? 天花板，使用可選 B338 天花板安裝支架。
備用電源
此探測器沒有內置備用電池。
附件
| 數量 | 附件 |
| 1 | 探測器 |
| 1 | 硬件包 |
| 1 | 說明文件包 |
技術規格
環境要求
符合 EN50131 環境 II 類，安全級別 2
相對濕度： 0% 至 85%，無冷凝
操作溫度： -29°C 至 +49°C（-20°F 至 +120°F）
機械特性
顏色： 白色
尺寸： 13.2 厘米 x 6.1 厘米 x 4.8 厘米（5.2 英寸 x 2.4 英寸 x 1.9 英寸）
材料： 高強度 ABS 塑料
射頻
干擾 (RFI)
抗擾性：
當場強小于 50 V/m 時，在 26 MHz 至 950 MHz
的范圍內不會產生報警或不用設置臨界頻
率。
輸出
數字報警： 正常為 5 V，在報警期間接地 4 秒。
繼電器： 固態輸出，受監控，A 形常閉 (NC) 觸點，電氣額
定值：125 mA，28 VDC，3 W。
防拆開關： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。
防拆開關電路連接到 24 小時保護電路。
電源要求
電流（報警）： 22 mA
電流（待機）： 最大 15 mA（12 VDC）
操作電壓： 10 VDC 至 14 VDC
定購信息
| ISM?BLD1 藍色系列 TriTech 探測器 (10.525 GHz) 10.525 GHz |
ISM-BLD1-F1 |
| ISM?BLD1 藍色系列 TriTech 探測器 (9.9 GHz) 9.9 GHz |
ISM-BLD1-F3 |
硬件附件
| ISM?BLA1?CC 藍色系列彩色攝像機模塊 （NTSC 格式） NTSC 格式 |
ISM-BLA1-CC-N |
| ISM?BLA1?CC 藍色系列彩色攝像機模塊 （PAL 格式） PAL 格式 |
ISM-BLA1-CC-P |
| ISM?BLA1?LM 藍色系列夜燈模塊 適合所有藍色系列探測器 |
ISM-BLA1-LM |
| ISM?BLA1?SM 藍色系列警號模塊 適合所有藍色系列探測器 |
ISM-BLA1-SM |
| B328 萬向安裝支架 安裝在單開口盒中，允許探測器轉動。 電線隱藏在其中。 |
B328 |
| B335-3 小型旋轉式安裝支架 小型旋轉式塑料壁裝支架。 垂直旋轉 范圍為 +10° 至 -20°，水平旋轉范圍為 ±25°。 每包三件。 |
B335-3 |
| B338 通用天花板安裝支架 用于吸頂式安裝的塑料旋轉支架。 垂 直旋轉范圍為 +7° 至 -16°，水平旋轉范圍 為 ±45°。 |
B338 |
