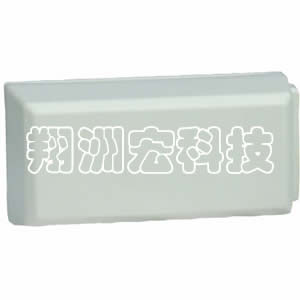

BOSCHDS7465i 輸入/輸出模塊
BOSCHDS7465i 輸入/輸出模塊
品名:
DS7465i 輸入/輸出模塊
品牌:
BOSCH
型號:
? 監測一個功率受限的輸入防區
? 提供一個輸出繼電器
? 可用于經 UL 認證的防火和安防應用場合
? 可設定地址的 DIP 撥碼開關

DS7465i 輸入/輸出模塊可與兼容的多路復用總線系統配合工作并可使用兩個多路復用總線防區地址。 它配有可設定地址的 DIP 拔碼開關,“C”形繼電器(輸出防區)可在發生數種不同的系統事件時激活。 DS7465i 模塊提供了一個輸入防區,用于監控傳統的常開 (NO) 或常閉 (NC) 觸點。 該模塊以多路復用總線地址的形式將觸點的狀態報告給控制主機。 最多可將 60 個 DS7465i 模塊與兼容的控制主機或多路復用總線擴展模塊配合使用。



基本功能

受監測的輸入防區
功率受限的輸入防區用于監控常開 (NO) 或常閉 (NC) 干觸點。它通過 47 千歐終端電阻 (EOL) 進行監測。

輸出繼電器
僅在功率受限的電路上使用輸出繼電器。 繼電器觸點的額定阻抗負載為 1 A(30 VDC 時)。 不要將輸出繼電器用于電感性負載或電容性負載。

證書與認可

地區 認證
歐洲 CE 2004/108/EC EMC Directive (EMC),
2006/95/EC Low-Voltage Directive (LVD)
美國 UL

NBSX: Household Burglar Alarm System
Units (UL1023), UOXX: Control Unit
Accessories, System (UL864, 9th edition),
UTOU: Control Units and Accessories -
Household System Type (UL985)

CSFM 7165-1615: 113, 7165-1615:
119 2008 年 7 月



安裝/配置

兼容性信息

控制主機 D9412GV2、D7412GV2 和 D7212GV2 控制主機
D9412G、D7412G 和 D7212G 控制主機
D9124 火警控制主機
DS7400Xi 控制主機
多路復用總線接口模塊 D8125MUX 多路復用總線接口模塊
DS7430 多路復用總線擴展模塊
DS7436 多路復用總線擴展模塊

DS7465i 系列模塊需要一個多路復用總線擴展模塊以連接至控制主機。

防火應用場合
對于經 UL 認證的防火安裝場合,必須使用常開 (NO) 觸點。 對于防火安裝場合,請按需訂購一定數量的多路復用總線防區終端電阻(部件號:28010)。

接線
最大阻抗:額定值 4.05 歐姆,+20°C (+68°F)

距離(近似值) 尺寸
76 米 0.65 毫米
193 米 1.02 毫米
250 英尺 22 AWG
600 英尺 18 AWG

有關多路復用總線的布線要求,請參閱多路復用總線擴展模塊參考指南。
為控制主機布線時推薦使用四芯電纜。 不要使用屏蔽或雙絞線電纜。
注解:如果用于防火應用場合,則需要使用 18 AWG 電線。

附件

數量 組件
1 輸入/輸出模塊
1 多路復用總線防區終端電阻(部件號:26069)
1 硬件包
1 說明文件包


技術規格

電路參數
啟動設備電路類型: B 類(樣式 A)
信號線路電路類型: B 類(樣式 4)
防區要求: 一個多路復用總線地址

環境要求
操作溫度: 0°C 至 +50°C(+32°F 至 +122°F)

輸出
繼電器觸點額定值: 1 A,30 VDC

電源要求
電流消耗: 1 mA(最大)

定購信息

DS7465i 輸入/輸出模塊
監測一個功率受限的輸入防區并提供一個輸出繼電器。 可設定地址的 DIP 拔碼開關。 設計用于防火和安防應用場合。
