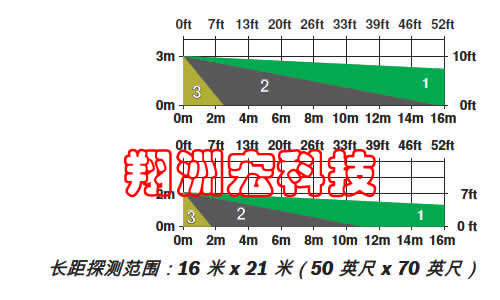

? 16 米 x 21 米（50 英尺 x 70 英尺）探測范圍，可選探測范圍 8 米 x 10 米（25 英尺 x 33 英尺） ? 符合 EN50131-2-2 2 級和 VdS G107504 B 類要求 ? 傳感器數據融合技術 ? 三焦距光學技術 ? 主動白光抑制 ? 動態溫度補償 ? 遠程步測 ? 報警記憶 ? 防氣流和昆蟲干擾 ? 安裝高度 2 米至 3 米（7 英尺至 10 英尺），無需調整 ISC-PPR1-W16 Professional 系列被動紅外探測器非常適合室內商業環境。 傳感器數據融合技術可以確保探測器能夠依據準確的信息發送報警狀態。 三焦距光學技術消除了探測盲區，并能高效 地對入侵者做出響應。 Professional 系列集各種獨特、強大的功能于一身，提供卓越的捕獲性能，并從根本上消除了誤報。自鎖雙體式外殼、內置水平儀、靈活調整的安裝高度以及三種可 選的安裝支架，幫助簡化安裝和縮短維護時間。
基本功能
傳感器數據融合技術
傳感器數據融合技術是一項非常獨特的功能，它使用強大的軟件算法收集來自多個傳感器的數據：兩個熱電傳感器、一個室溫傳感器和一個白光強度傳感器。 微控制器能夠分析和比較傳感器數據，從而為保安領域提供最精確的報警決策。三焦距光學技術

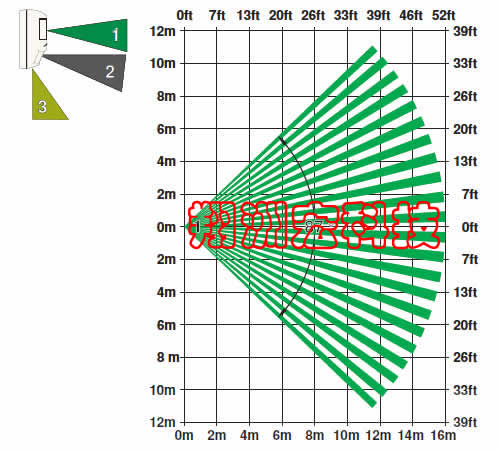

三焦距光學技術采用具有三種特定焦距的光學元件：長焦范圍、中焦范圍和短焦范圍。 探測器可將這三種焦距應用于 86 個探測防區，從而組合成 11 個嚴密的探測網。 此外，三焦距光學技術還包括兩個熱釋電傳感器，擁有雙倍的標準光學增益。 傳感器可以處理多個數據信號，性能精確，真正消除了誤報。主動白光抑制

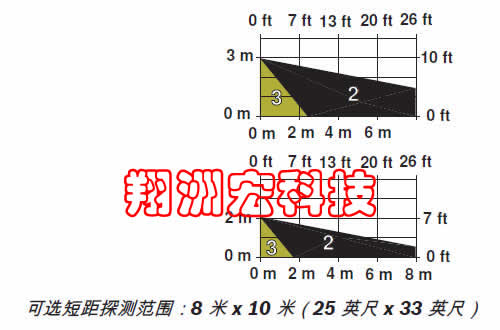

內部光傳感器可以測量照射在探測器表面的光照強度。 傳感器數據融合技術利用此信息來消除強光源導致的誤報。可選探測范圍（16 米 x 21 米或 8 米 x 10 米）安裝人員可以使用撥碼開關選擇 16 米 x 21 米或 8 米 x 10 米（50 英尺 x 70 英尺或 25 英尺 x 33 英尺）探測范圍。動態溫度補償
探測器能夠自動調整被動紅外線的靈敏度，即使在臨界溫度下也可以探測入侵者。 動態溫度補償技術準確探測人體熱量，避免誤報，并能在各種操作溫度下提供一致的捕捉性能。外殼/墻壁防拆開關
當入侵者卸下外殼或嘗試從墻壁卸下探測器時，常閉觸點將會打開，向控制主機發出報警。
自調 LED 指示燈
LED 指示燈能夠自動調整亮度，從而與周圍的光照強度和諧一
致。 在步測期間，藍色發光二極管 (LED) 將會指示報警條件并
進入活動狀態。
遠程步測 LED 指示燈
用戶可以通過鍵盤、控制中心或編程軟件輸入命令，從而遠程啟用或禁用步測 LED 指示燈。 此外，用戶也可通過撥碼開關，本地啟用或禁用步測 LED 指示燈。報警記憶
報警記憶功能可使報警 LED 指示燈閃爍來指示存儲的報警，非常適合多單元共區應用場所。 控制主機發出的切換電壓用于控制報警記憶功能。固態繼電器
固態繼電器能夠發送靜音報警輸出信號，從而提供更高層次的安全性和可靠性。 外部磁鐵不會激活繼電器。 與機械繼電器相比，固態繼電器要求的電流更小，可在斷電期間提供更長的待機能力。防氣流、昆蟲和小動物干擾
密封的光學器件腔體不會受到氣流和昆蟲的干擾，減少誤報。 防小動物功能可以減少體重小于 4.5 公斤（10 磅）的動物（如嚙齒動 物）引起的誤報。遠程自測
遠程自測功能將在步測輸入線路切換為啟用狀態時啟動。 如果測試成功，報警繼電器和報警 LED 指示燈會亮起四秒鐘。 如果測試失敗，則會激活故障繼電器，且報警 LED 指示燈會閃爍。輸入電源監測
當電源電壓低于 8 V 時，這種輸入電壓過低故障情況將會激活故障繼電器并導致 LED 指示燈閃爍。 當電源電壓達到或超過 8 V時，故障情況將會自行消除。
DIP 拔碼開關編程以下功能均可通過 DIP 拔碼開關進行編程：
? 遠程步測 LED 指示燈
? 長焦和短焦探測范圍選擇故障記憶
如果步測輸入線路切換至啟用狀態的時間不超過兩秒，LED 指示燈將會閃爍，指示最新的故障情況。 如果存儲器中沒有故障，LED 指示燈則不會閃爍。 十二小時后，或者在探測器收到另一個時間小于兩秒的步測脈沖后，LED 指示燈將停止閃爍，且故障記憶將會清除。
證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 89/336/EEC, EN55022: 1998 +A2: 2003 (CISPR 22: 1997), EN50130-4: 1995 +A2: 2003, EN61000-4-2: 1995 +A2: 2001, EN61000-4-3: 1996 +A1: 2002, EN61000-4-4: 1995 +A2: 2001, EN61000-4-5: 1995 +A1: 2001, EN61000-4-6: 2003, EN61000-4-11: 1994 +A1: 2001, EN60950-1: 2001 1st edition |
| EN50131 | Tested to EN 50131-1 Grade 2, TS 50131-2-2 August 2004, EN 50130-4, EN 50130-5 |
|
| 比利時 | INCERT | B-509-0051 B-509-0051/a |
| 波蘭 | TECHOM | 128/06 |
| 美國 | UL | ANSR: Intrusion Detection Units (UL639), ANSR7: Intrusion Detection Units Certified for Canada (cULus) |
| 意大利 | IMQ | |
| 法國 | AFNOR | Type 2 (*), NF et A2P (NF 324 - H 58) |
| 中國 | CCC | 2007031901000293 |
| 瑞典 | INTYG | Nr07-168 |
| 荷蘭 | REQ | 07223000/AA/00 |
探測器的設計還符合下列標準和認證。
| 澳大利亞 | C-Tick | |
| 德國 | 德國VdS Schadenver hütung GmbH |
G107504 B 類 |
| 挪威 | FGI | D?169/07, D?620/07 |
安裝/配置
安裝注意事項
? 建議安裝高度為 2 米至 3 米（7 英尺至 10 英尺）。
? 使用可選的 B328 萬向安裝支架或 B335-3 小型旋轉安裝支架將探測器安裝在平坦的墻體表面上或角落處。
? 使用可選的 B338 通用天花板支架將探測器安裝在天花板上。
布線要求
推薦導線尺寸為 0.2 mm2 至 1 mm2（26 AWG 至 16 AWG）。
附件
| 數量 | 組件 |
| 1 | 探測器 |
| 2 | 平頭螺絲 |
| 2 | 螺絲固定件 |
| 1 | 尼龍扎線帶 |
| 1 | 遮罩 |
| 1 | 安裝指南 |
技術規格
電源要求
操作電壓： 9 VDC 至 15 VDC
最大電流： < 15 mA
電流（待機）： < 10 mA，12 VDC
繼電器： 固態繼電器，常閉 (NC) 觸點，電源監測。3 W，125 mA，25 VDC，電阻 < 10 Ω
防拆開關： 常閉 (NC) 觸點（帶護蓋），電氣額定值：25 VDC，125 mA（最大）。防拆開關回路連接到 24 小時保護防區。
外殼設計
顏色： 白色
尺寸： 127 毫米 x 69 毫米 x 58 毫米
（5 英寸 x 2.75 英寸 x 2.25 英寸）
材料： 高強度 ABS 塑料
指示燈
報警指示燈： 藍色報警 LED 指示燈
防區
防區： 86
環境要求
相對濕度： 0 至 95%，無冷凝
溫度（操作和存儲）： -29°C 至 +55°C（-20°F 至 +130°F）對于 UL 認證產品的安裝，0°C 至 +49°C（+32°F 至 +120°F）
環境等級： II EN 50130-5
防護等級： IP 41, IK04 (EN 60529, EN 50102)
定購信息
ISC?PPR1?W16 Professional 系列被動紅外 |
ISC-PPR1-W16 |
硬件附件
| B328 萬向安裝支架 安裝在單開口盒中，允許探測器轉動。 電線隱藏在其中。 |
B328 |
| B335-3 小型旋轉式安裝支架 小型旋轉式塑料壁裝支架。 垂直旋轉范 圍為 +10° 至 -20°，水平旋轉范圍為 ±25°。 每包三件。 |
B335-3 |
| B338 通用吸頂式安裝支架 用于吸頂式安裝的塑料旋轉支架。 垂直 旋轉范圍為 +7° 至 -16°，水平旋轉范圍 為 ±45°。 |
B338 |
